ЛТ-1600-18-ОФ с печью 1,6 м

ЛП-2400-36-ОФ с печью 2,4 м

ЛП-3600-36-НЦ с печью 3,6 м

ЛП-3600-54-НФ с печью 3,6 м

ЛК-3900-72-НЦ с печью 3,9 м

ЛП-4800-90-ОФ с печью 4,8 м

ЛК-6300-90-НЦ с печью 6,3 м

ЛП-7200-108-НЦ с печью 7,2 м

ГЛП-7200-180-ОФ газовая

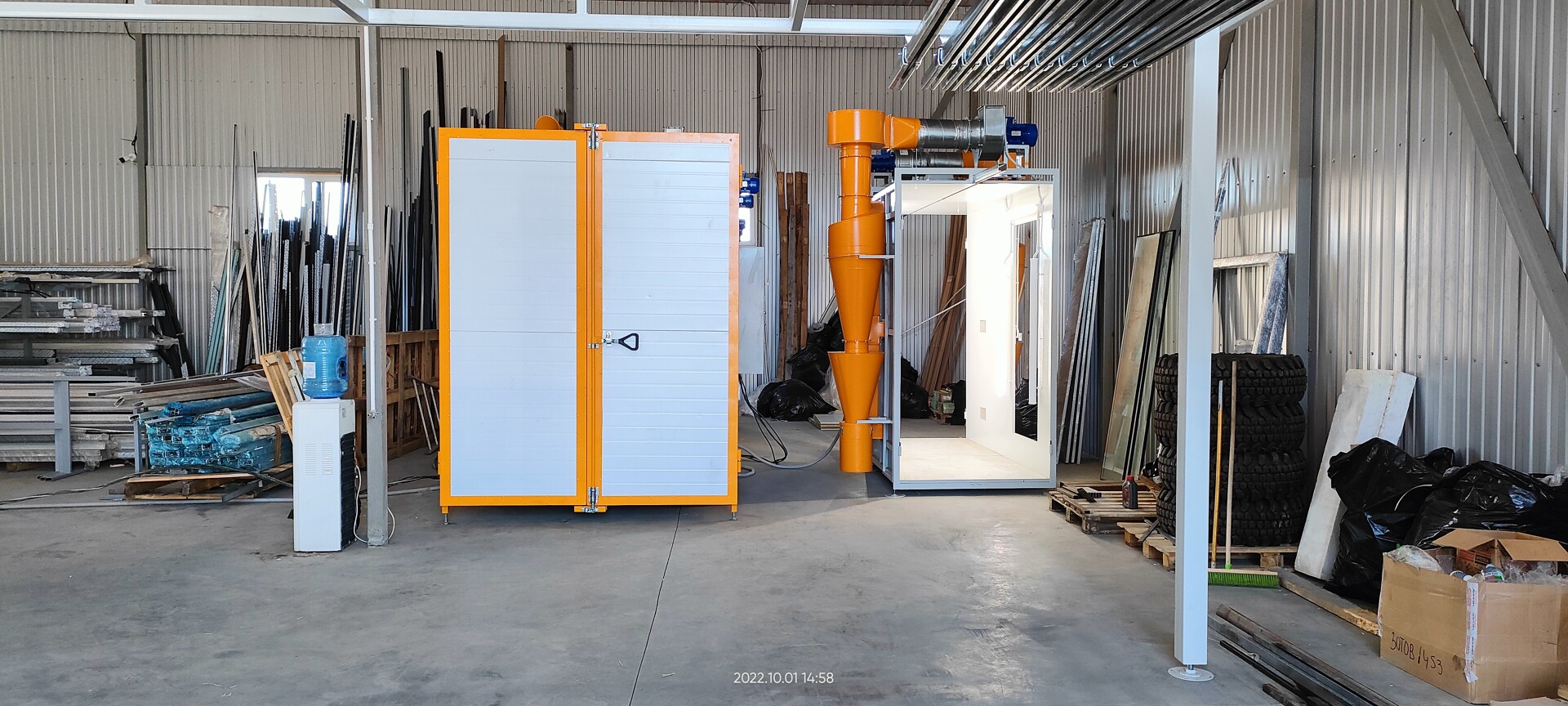

Важные технические характеристики линии ЛТ-1600-18-О/Ф:

Габариты печи полимеризации 1600х1100х1800 мм
Электрический теплогенератор мощностью 18 кВт
Компоновка - тупиковая с одной транспортной эстакадой
Камера нанесения порошковой краски - габариты 1500х1250х2000, тип камеры -
необитаемая однопостовая
Система рекуперации с фильтровальным модулем, мощность 4 кВт, производительность 5000 м3/час, система импульсной продувки фильтров
Установка нанесения порошковой краски (опционно)

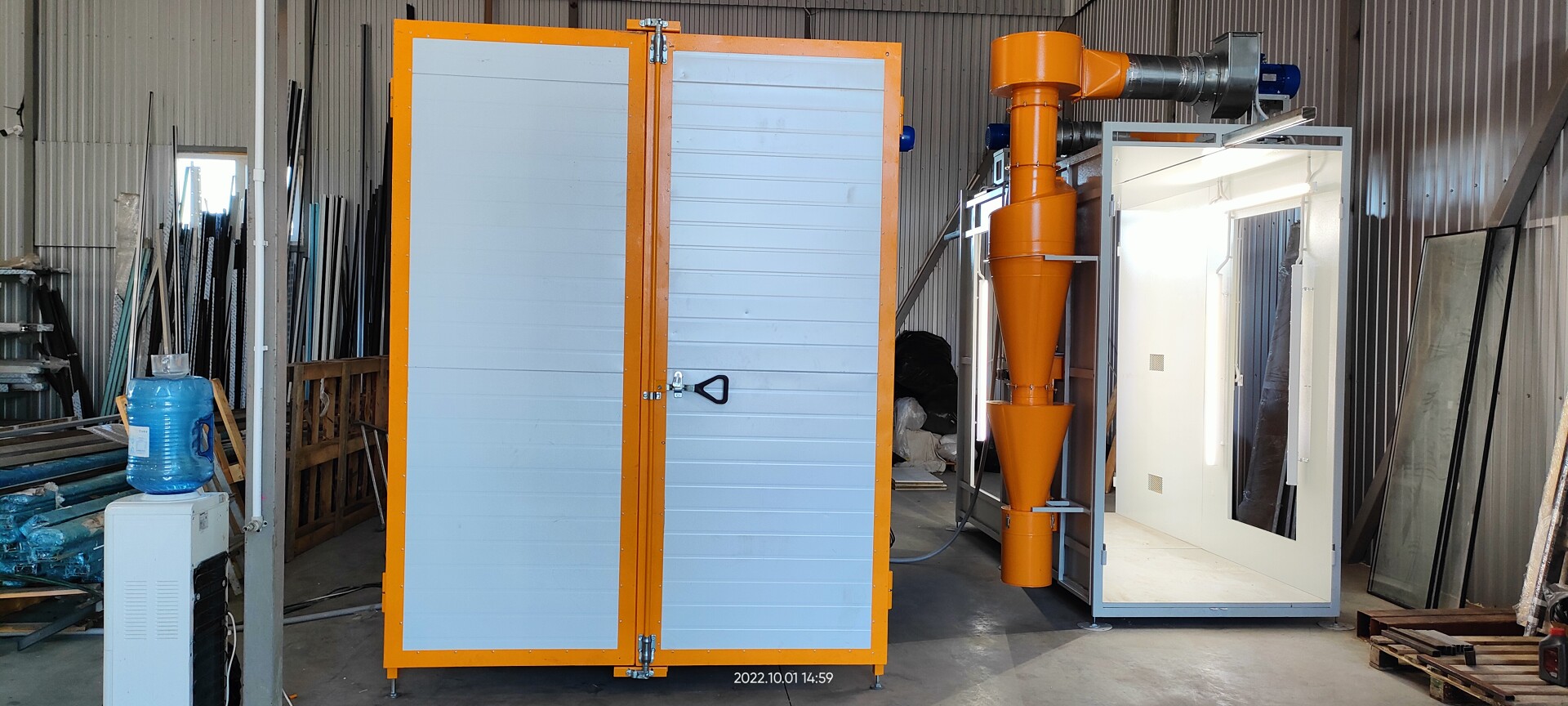

Важные технические характеристики линии ЛТ-2400-36-ОФ:

Габариты печи полимеризации 2400х1500х2000 мм
Два эл. теплогенератора общей мощностью 18 кВт
Компоновка - тупиковая с одной транспортной эстакадой
Камера нанесения порошковой краски - габариты 1500х1250х2000, тип камеры - необитаемая однопостовая
Система рекуперации с фильтровальным модулем, мощность 4 кВт, производительность 5000 м3/час, система импульсной продувки фильтров
Установка нанесения порошковой краски (опционно)

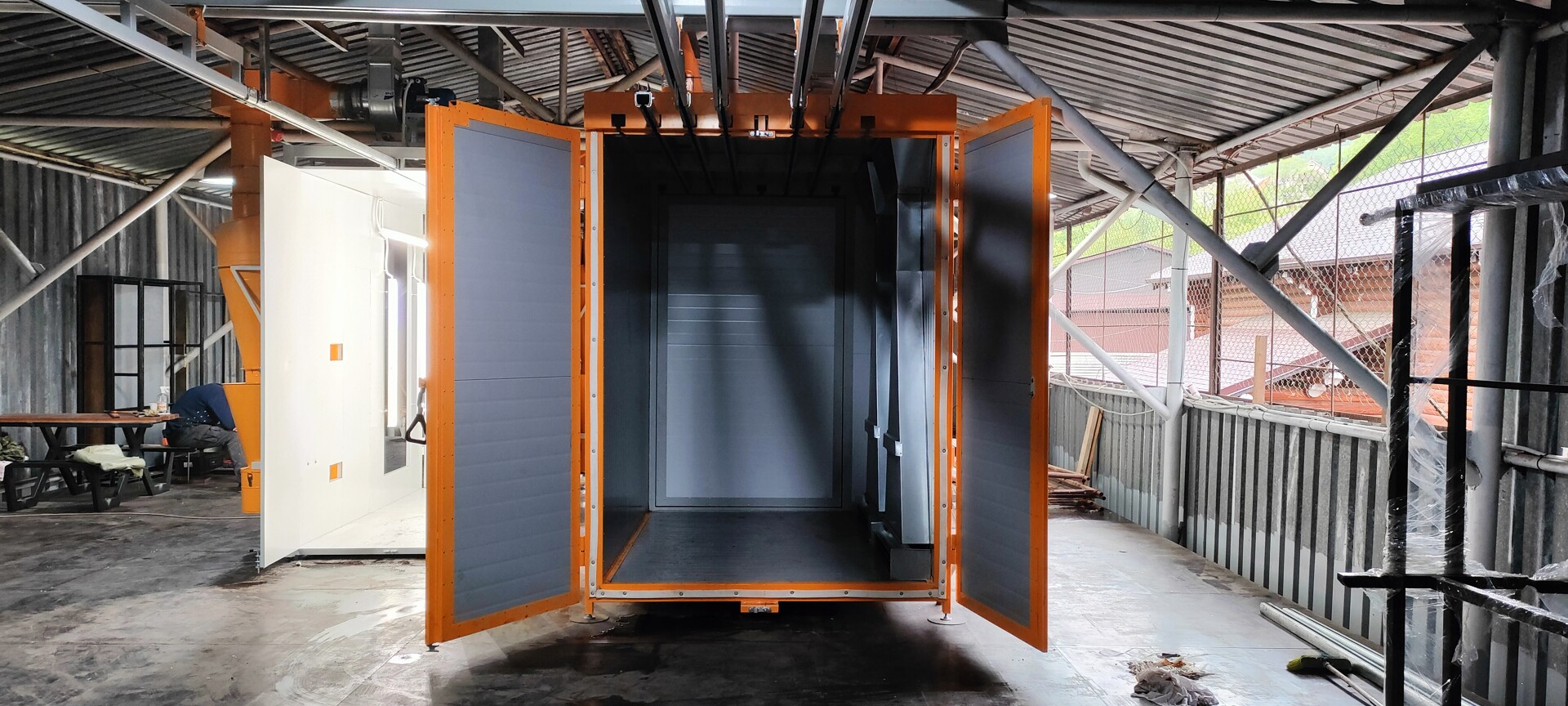

Важные технические характеристики линии ЛП-3600-36-Н/Ц:

Габариты печи полимеризации 3600х1500х2000 мм
Два эл. теплогенератора суммарной мощностью 36 кВт
Компоновка - полукольцевая с одной транспортной эстакадой
Камера нанесения порошковой краски - габариты 3000х1250х2000, тип камеры - необитаемая двухпостовая
Система рекуперации Циклон, мощность 5,5 кВт, производительность 3800 м3/час
Установка нанесения порошковой краски (опционно)

Важные технические характеристики линии ЛП-3600-54-Н/Ф:

Габариты печи полимеризации 3600х1500х2300 мм
Три эл. термоблока общей мощностью 54 кВт
Компоновка - полукольцевая с одной транспортной эстакадой
Камера нанесения порошковой краски - габариты 3000х1250х2000, тип камеры -
необитаемая
Система рекуперации Циклон, мощность 5,5 кВт, производительность 3800 м3/час,
система импульсной продувки фильтров
Установка нанесения порошковой краски (опционно)

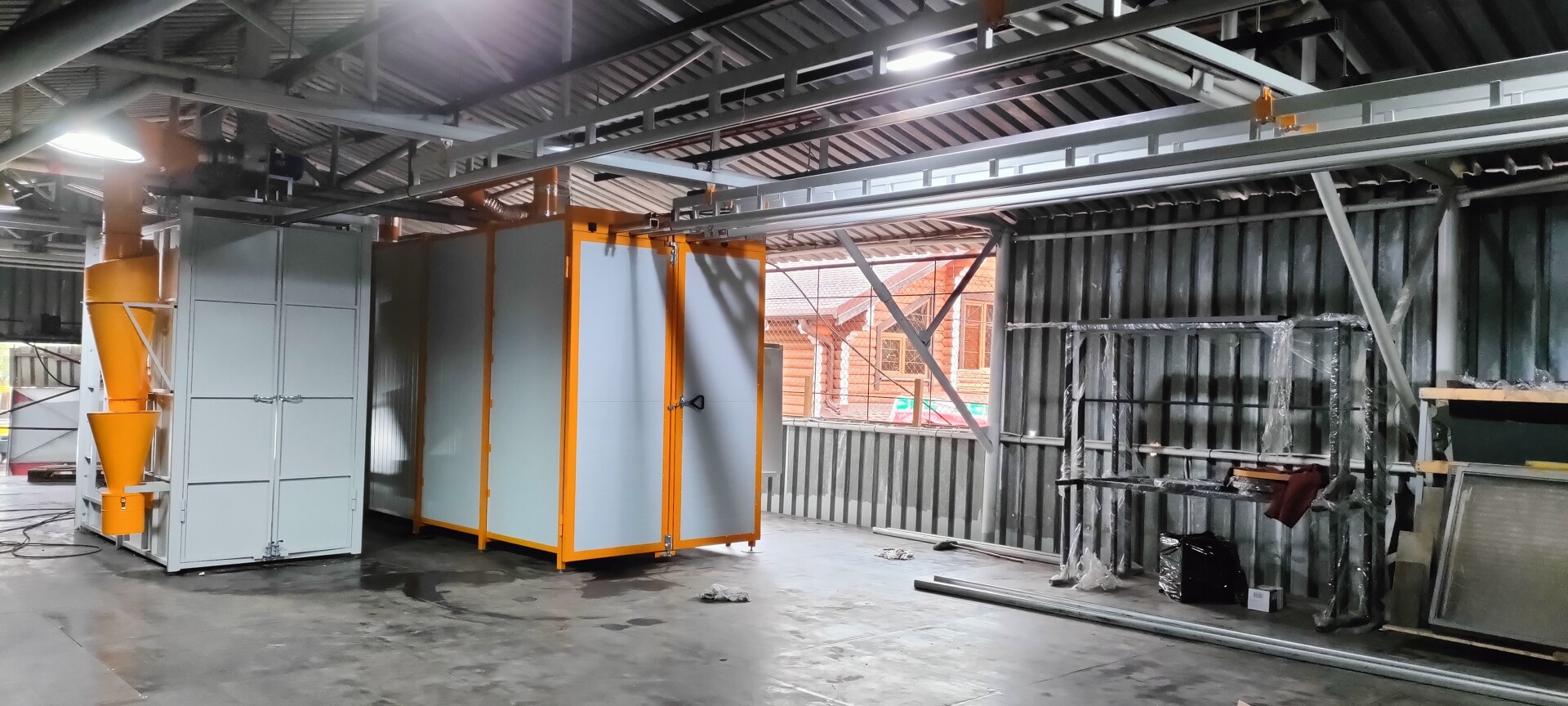

Важные технические характеристики линии ЛК-3900-72-Н/Ц:

Габариты печи полимеризации 3900х1800х2000 мм
Четыре электрических теплогенератора суммарной мощностью 72 кВт
Компоновка - кольцевая с двумя транспортными эстакадами
Камера нанесения порошковой краски - габариты 3000х1250х2900 мм, тип камеры - необитаемая однопостовая
Система рекуперации Циклон, мощность 5,5 кВт, производительность 3800 м3/час
Установка нанесения порошковой краски (опционно)

Важные технические характеристики линии ЛП-4800-90-ОФ-2-4:

Габариты печи полимеризации 4800х2200х2200 мм
Пять электрических теплогенератора суммарной мощностью 90 кВт
Компоновка - полукольцевая с тремя транспортными эстакадами
Две камеры нанесения порошковой краски (габариты 4800х3000х2200 мм, тип камеры - обитаемая)
Система рекуперации с фильтровальным модулем, мощность 5,5 кВт, производительность 5000 м3/час - 4 установки
Установка нанесения порошковой краски (опционно)

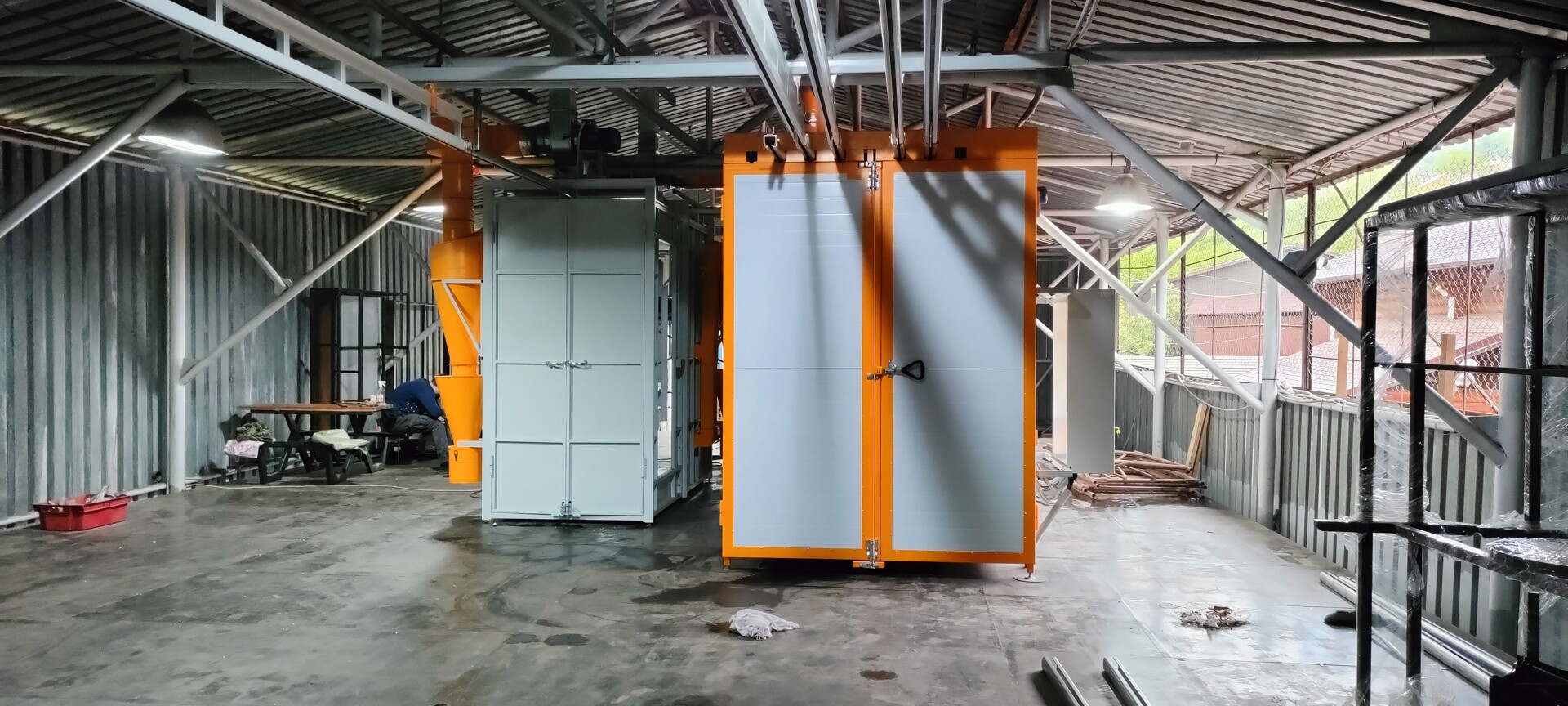

Важные технические характеристики линии ЛК-6300-90-Н/Ц:

Габариты печи полимеризации 6300х1800х2000 мм
Пять электрических теплогенераторов суммарной мощностью 90 кВт
Компоновка - кольцевая с двумя транспортными эстакадами
Камера нанесения порошковой краски - габариты 3000х1250х2900 мм, тип камеры - необитаемая однопостовая
Система рекуперации Циклон, мощность 5,5 кВт, производительность 3800 м3/час
Установка нанесения порошковой краски (опционно)

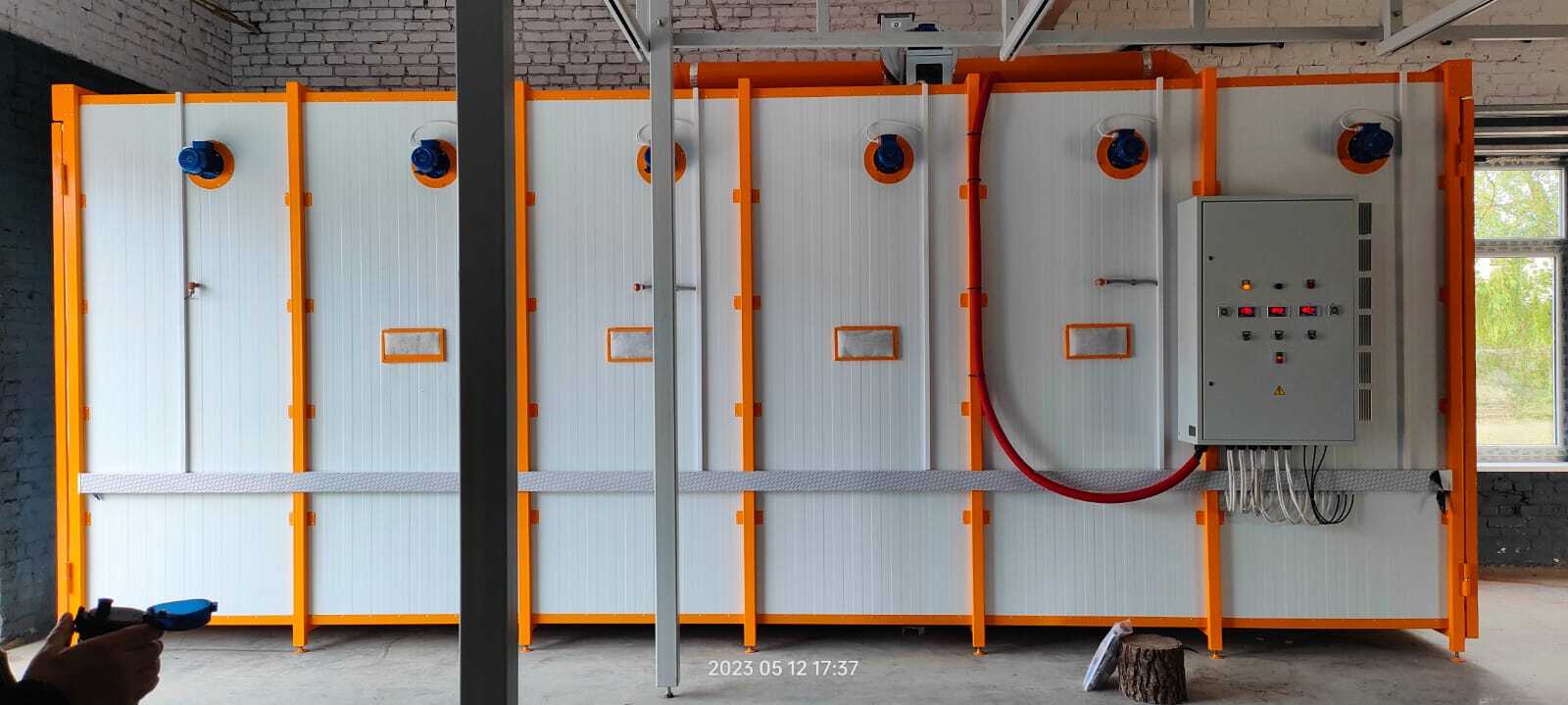

Важные технические характеристики линии ЛП-7200-108-Н/Ц:

Габариты печи полимеризации 7200х1800х2000 мм
Шесть эл. теплогенераторов суммарной мощностью 108 кВт
Компоновка - полукольцевая с одной транспортной эстакадой
Камера нанесения порошковой краски - габариты 3500х1250х2900 мм, тип камеры - необитаемая двухпостовая
Двойная система рекуперации Циклон, общей мощность 11 кВт, производительность 7000 м3/час
Установка нанесения порошковой краски (опционно)

Характеристики линии с газовым теплогенератором ГЛП-7200-180-ОФ:

Габариты печи полимеризации 7200х2000х2400 мм
Газовый теплогенератор HiTTER-G180 мощностью 180 кВт
Компоновка линии - полукольцевая с одной транспортной эстакадой
Камера нанесения порошковой краски - габариты 3000х2300х2600 мм, тип камеры - обитаемая
Система рекуперации с фильтровальным модулем, мощность 4 кВт, производительность 5000 м3/час, система импульсной продувки фильтров

Ручные линии порошковой покраски - это технологический комплекс, состоящий из следующего оборудования:

Камера нанесения порошковой краски (камера напыления)
Система рекуперации и очистки воздуха
Печь полимеризации (камера оплавления)
Транспортная система

Напряжение питания	~3N 380/220 ±10%
Диапазон рабочих температур в печи	120-240° С
Точность измерения температуры	±2°С
Программируемый таймер	1÷500 мин.
Шаг таймера	1 мин.
Время выхода на режим 200°С	20-25 мин.

Характеристики наших линий

Стены печи полимеризации выполнены из сэндвич-панелей с проклеенной минеральной ватой толщиной 50 мм. Между дверьми и корпусом печи закреплен по всему периметру силиконовый уплотнитель, что в свою очередь обеспечивает полную герметизацию.
Для управления технологическим процессом оплавления и полимеризации в состав камеры входят микропроцессорная система управления. Элементная база системы управления выполнена из импортных комплектующих и имеет высокую надежность.
Процесс полимеризации происходит полностью автоматически – оператор только задает температуру, время выдержки и запускает процесс все остальное: нагрев,выдержка и вентиляция не требует участия персонала.
В щите управления установлено реле контроля фаз, которое обеспечивает защиту от просадки напряжения и короткого замыкания.
Все запрограммированные параметры сохраняются при выключении питания или при пропадании напряжения питания.
ТЭНы имеют малую инерционность, благодаря чему камера выходит на режим 200°С за 20-25 мин, что увеличивает производительность и уменьшает энергозатраты. Данные ТЭНы зарекомендовали себя как надежный узел в печи полимеризации с большим сроком работы.
Благодаря правильной конструкции системы воздухораздачи обеспечивает равномерный прогрев по всему объему камеры без застойных зон.
Усиленный каркас печи даёт возможность для завешивания тяжелых изделий.
Конвекция в печи создаётся по всему периметру, что способствует равномерному оплавлению полимера на изделии в любой точке внутри печи.Разброс температуры между нижней и верхней частью печи ± 6 градусов.
Для подвешивания изделий можно использовать сетку либо направляющие.
Конструкция печи состоит из отдельных элементов, для удобства сборки, транспортировки и облегчения погрузочно-разгрузочных работ.

Линия порошковой окраски ЛТ-1600-18-ОФ

Линия порошковой окраски ЛП-2400-36-ОФ

Линия порошковой окраски ЛП-3600-36-НЦ

Линия порошковой окраски ЛП-3600-54-НФ

Линия порошковой окраски ЛК-3900-72-НЦ

Линия порошковой окраски ЛП-4800-90-ОФ-2-4

Линия порошковой окраски ЛК-6300-90-НЦ

Линия порошковой окраски ЛП-7200-108-НЦ

Газовая линия ГЛП-7200-180-ОФ

Важные технические характеристики линии ЛТ-1600-18-О/Ф:

Габариты печи полимеризации 1600х1100х1800 мм
Электрический теплогенератор мощностью 18 кВт
Компоновка - тупиковая с одной транспортной эстакадой
Камера нанесения порошковой краски - габариты 1500х1250х2000, тип камеры -
необитаемая однопостовая
Система рекуперации с фильтровальным модулем, мощность 4 кВт, производительность 5000 м3/час, система импульсной продувки фильтров
Установка нанесения порошковой краски (опционно)

Важные технические характеристики линии ЛП-2400-36-О/Ф:

Габариты печи полимеризации 2400х1500х2400 мм
Два электрических теплогенератора суммарной мощностью 36 кВт
Камера нанесения порошковой краски - габариты 3000х2300х2600 мм,
тип камеры - обитаемая
Система рекуперации с фильтровальным модулем, мощностью 4 кВт, производительность 5000 м3/час
Установка нанесения порошковой краски (опционно)

Важные технические характеристики линии ЛП-3600-36-Н/Ц:

Габариты печи полимеризации 3600х1500х2000 мм
Два эл. теплогенератора суммарной мощностью 36 кВт
Компоновка - полукольцевая с одной транспортной эстакадой
Камера нанесения порошковой краски - габариты 3000х1250х2000, тип камеры - необитаемая двухпостовая
Система рекуперации Циклон, мощность 5,5 кВт, производительность 3800 м3/час
Установка нанесения порошковой краски (опционно)

Важные технические характеристики линии ЛП-3600-54-Н/Ф:

Габариты печи полимеризации 3600х1500х2300 мм
Три эл. термоблока общей мощностью 54 кВт
Компоновка - полукольцевая с одной транспортной эстакадой
Камера нанесения порошковой краски - габариты 3000х1250х2000, тип камеры -
необитаемая
Система рекуперации Циклон, мощность 5,5 кВт, производительность 3800 м3/час,
система импульсной продувки фильтров
Установка нанесения порошковой краски (опционно)

Важные технические характеристики линии ЛК-3900-72-Н/Ц:

Габариты печи полимеризации 3900х1800х2000 мм
Четыре электрических теплогенератора суммарной мощностью 72 кВт
Компоновка - кольцевая с двумя транспортными эстакадами
Камера нанесения порошковой краски - габариты 3000х1250х2900 мм, тип камеры - необитаемая однопостовая
Система рекуперации Циклон, мощность 5,5 кВт, производительность 3800 м3/час
Установка нанесения порошковой краски (опционно)

Важные технические характеристики линии ЛП-4800-90-ОФ-2-4:

Габариты печи полимеризации 4800х2200х2200 мм
Пять электрических теплогенератора суммарной мощностью 90 кВт
Компоновка - полукольцевая с тремя транспортными эстакадами
Две камеры нанесения порошковой краски (габариты 4800х3000х2200 мм, тип камеры - обитаемая)
Система рекуперации с фильтровальным модулем, мощность 5,5 кВт, производительность 5000 м3/час - 4 установки
Установка нанесения порошковой краски (опционно)

Важные технические характеристики линии ЛК-6300-90-Н/Ц:

Габариты печи полимеризации 6300х1800х2000 мм
Пять электрических теплогенераторов суммарной мощностью 90 кВт
Компоновка - кольцевая с двумя транспортными эстакадами
Камера нанесения порошковой краски - габариты 3000х1250х2900 мм, тип камеры - необитаемая однопостовая
Система рекуперации Циклон, мощность 5,5 кВт, производительность 3800 м3/час
Установка нанесения порошковой краски (опционно)

Важные технические характеристики линии ЛП-7200-108-Н/Ц:

Габариты печи полимеризации 7200х1800х2000 мм
Шесть эл. теплогенераторов суммарной мощностью 108 кВт
Компоновка - полукольцевая с одной транспортной эстакадой
Камера нанесения порошковой краски - габариты 3500х1250х2900 мм, тип камеры - необитаемая двухпостовая
Двойная система рекуперации Циклон, общей мощность 11 кВт, производительность 7000 м3/час
Установка нанесения порошковой краски (опционно)

Характеристики линии с газовым теплогенератором ГЛП-7200-180-ОФ:

Габариты печи полимеризации 7200х2000х2400 мм
Газовый теплогенератор HiTTER-G180 мощностью 180 кВт
Компоновка линии - полукольцевая с одной транспортной эстакадой
Камера нанесения порошковой краски - габариты 3000х2300х2600 мм, тип камеры - обитаемая
Система рекуперации с фильтровальным модулем, мощность 4 кВт, производительность 5000 м3/час, система импульсной продувки фильтров

Ручные линии порошковой покраски - это технологический комплекс, состоящий из следующего оборудования:

Камера нанесения порошковой краски (камера напыления)
Система рекуперации и очистки воздуха
Печь полимеризации (камера оплавления)
Транспортная система

Напряжение питания	~3N 380/220 ±10%
Диапазон рабочих температур в печи	120-240° С
Точность измерения температуры	±2°С
Программируемый таймер	1÷500 мин.
Шаг таймера	1 мин.
Время выхода на режим 200°С	20-25 мин.

Характеристики наших линий

Стены печи полимеризации выполнены из сэндвич-панелей с проклеенной минеральной ватой толщиной 50 мм. Между дверьми и корпусом печи закреплен по всему периметру силиконовый уплотнитель, что в свою очередь обеспечивает полную герметизацию.
Для управления технологическим процессом оплавления и полимеризации в состав камеры входят микропроцессорная система управления. Элементная база системы управления выполнена из импортных комплектующих и имеет высокую надежность.
Процесс полимеризации происходит полностью автоматически – оператор только задает температуру, время выдержки и запускает процесс все остальное: нагрев,выдержка и вентиляция не требует участия персонала.
В щите управления установлено реле контроля фаз, которое обеспечивает защиту от просадки напряжения и короткого замыкания.
Все запрограммированные параметры сохраняются при выключении питания или при пропадании напряжения питания.
ТЭНы имеют малую инерционность, благодаря чему камера выходит на режим 200°С за 20-25 мин, что увеличивает производительность и уменьшает энергозатраты. Данные ТЭНы зарекомендовали себя как надежный узел в печи полимеризации с большим сроком работы.
Благодаря правильной конструкции системы воздухораздачи обеспечивает равномерный прогрев по всему объему камеры без застойных зон.
Усиленный каркас печи даёт возможность для завешивания тяжелых изделий.
Конвекция в печи создаётся по всему периметру, что способствует равномерному оплавлению полимера на изделии в любой точке внутри печи.Разброс температуры между нижней и верхней частью печи ± 6 градусов.
Для подвешивания изделий можно использовать сетку либо направляющие.
Конструкция печи состоит из отдельных элементов, для удобства сборки, транспортировки и облегчения погрузочно-разгрузочных работ.

Мы проектируем линию порошковой покраски под техническое задание заказчика:

рассчитаем проект линии порошковой покраски под заданные параметры (суммарную мощность электропотребления исходя из коэффициента теплоемкости)
сделаем проект 3D модели линии порошковой покраски
изготовим оборудование в кратчайшие сроки от 10 до 40 рабочих дней
аккуратно всё доставим,
направим к Вам квалифицированных инженеров для проведения монтажа и пусконаладочных работ
обучим персонал работе на линии порошковой покраски
окажем полноценный сервис от консультаций до постгарантийного обслуживания

Наши проекты

Как мы работаем

Как мы работаем

Расчет и проектирование

Результат:

3D-модель

Результат:

Изготовление оборудования

Результат:

Доставка

Результат:

Монтаж и пуско-наладка

Результат:

Мы всегда на связи

АДРЕС

ТЕЛЕФОН

EMAIL

WHATSAPP & YOUTUBE

Нас легко найти

Наши проекты

Как мы работаем

Как мы работаем

Расчет и проектирование

Результат:

3D-модель

Результат:

Изготовление оборудования

Результат:

Доставка

Результат:

Монтаж и пуско-наладка

Результат:

Мы всегда на связи

АДРЕС

ТЕЛЕФОН

EMAIL

WHATSAPP & YOUTUBE

Нас легко найти

Вам позвонит менеджер нашей компании

Позвоните нам по любому из указанных номеров

Получить консультацию менеджера

Данный сайт использует Cookie
